系统时钟是GD32 MCU的时基，可以理解为系统的心跳，片上所有的外设以及CPU最原始的时钟都来自于系统时钟，因而明确当前系统时钟是多少非常重要，只有明确了系统时钟，才能够实现准确的定时、准确的采样间隔以及准确的通信速率等。

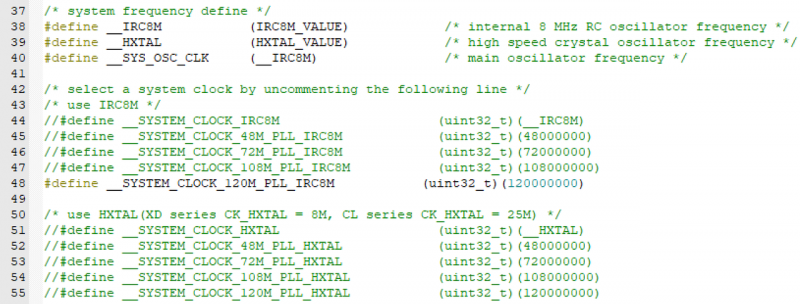

以GD32F303为例，其系统时钟配置在system_gd32f30x.c中，如下图所示，可以通过打开或者关闭相关的宏定义进行时钟配置，GD32以及提供了一些时钟配置的函数，可以通过宏定义开关进行选择。
确认当前系统时钟有以下两个方法：
1、软件方式确认
使用void SystemCoreClockUpdate(void)函数进行更新当前系统时钟SystemCoreClock，该函数为根据当前RCU模块寄存器配置以及外部晶振等相关宏定义进行计算，将计算的结果赋值给SystemCoreClock变量，因而调用该函数后，SystemCoreClock的值就是当前系统时钟的数值。
需要注意，如果外部晶振不是8M，则需要调整HXTAL的宏定义，否则可能会造成SystemCoreClock计算出错。
2、时钟输出确认
另外一种最直接最准确的方式，是将系统时钟通过CKOUT引脚输出，然后通过示波器进行查看，如下图所示，CK_SYS为系统时钟，将CKOUT0SEL配置为100，就可以将系统时钟输出到CK_OUT0引脚上，这样外部接示波器就可以查看当前系统时钟了。
另外也可以通过定时器或者通信频率来进行估算，希望大家在系统开发伊始有确认系统时钟的好习惯，避免由于系统时钟配置出错导致的隐藏问题。
好的，今天就讨论到这里，如有其他疑问，欢迎评论区讨论。
