13.1 实验内容

通过本实验主要学习以下内容：

• USB协议基本原理

• GD32F4xx USBFS的使用

• 虚拟键盘的协议原理及使用

13.2 实验原理

13.2.1 USB通信基础知识

USB的全称是Universal Serial Bus,通用串行总线。它的出现主要是为了简化个人计算机与外围设备的连接，增加易用性。USB支持热插拔，并且是即插即用的，另外，它还具有很强的可扩展性，传输速度也很快，这些特性使支持USB接口的电子设备更易用、更大众化。GD32F4xx系列MCU集成了USB2.0全速OTG模块以及高速OTG模块。首先为大家介绍USB通信的一些基础知识，包括USB协议、枚举流程等，建议读者可以多多阅读USB协议，以更深入了解USB，USB官网链接如下，可参考：https://www.usb.org/

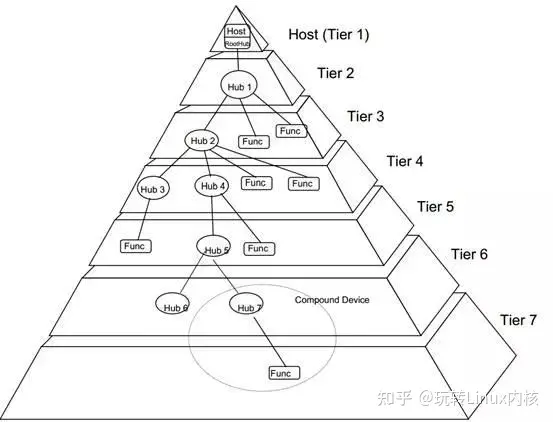

13.2.1.1 USB金字塔型拓扑结构

塔顶为USB主控制器和根集线器(Root Hub)，下面接USB集线器(Hub)，集线器将一个USB口扩展为多个USB口，USB2.0规定集线器的层数最多为6层，理论上一个USB主控制器最多可接127个设备，因为协议规定USB设备具有一个7 bit的地址(取值范围为0~127，而地址0是保留给未初始化的设备使用的)。

13.2.1.2 NRZI编码

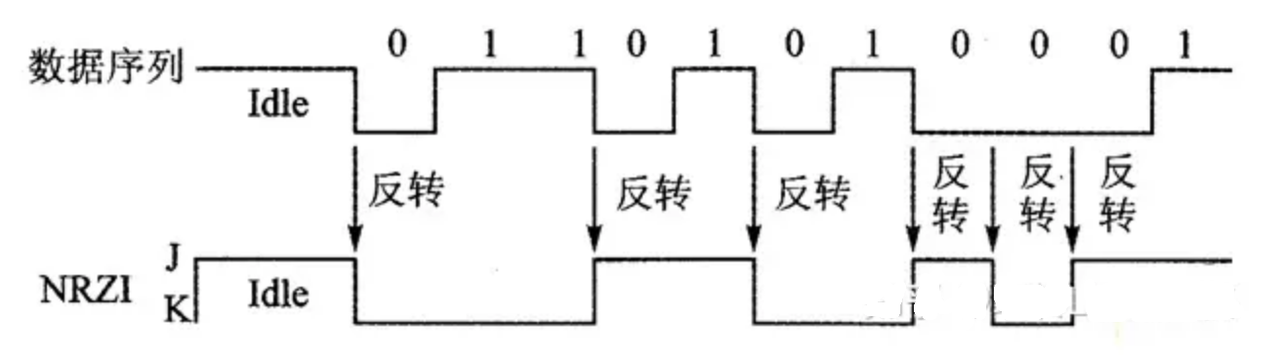

USB采用差分信号传输，使用的是如上图所示的NRZI编码方式：数据为0时，电平翻转；数据为1时，电平不翻转。如果出现6个连续的数据1，则插入一个数据0，强制电平翻转，以便时钟同步。上面的一条线表示的是原始数据序列，下面的一条线表示的是经过NRZI编码后的数据序列。

13.2.1.3 USB数据协议

USB数据是由二进制数据串组成，首先由数据串构成包(packet)，包再构成事务(transaction)，事务最终构成传输(transfer)。

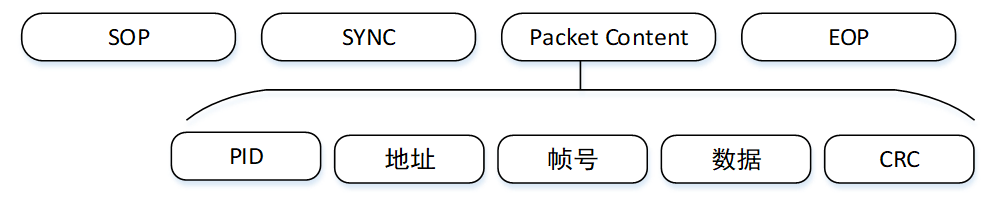

USB传输的最小单位为包，一个包被分成不同的域，根据不同类型的包，所包含的域是不一样的，但是不同的包有个共同的特点，就是以包起始(SOP)开始，之后是同步域(0x00000001)，然后是包内容，最后以包结束符(EOP)结束这个包。PID为标识域，由四位标识符加4位标识符反码构成，表明包的类型和格式。根据PID的不同，USB协议中规定的包类型有令牌包、数据包、握手包和特殊包等。

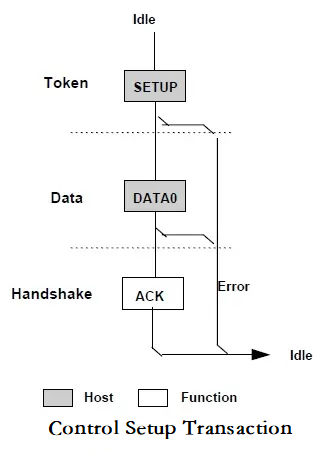

USB事务通常有两个或三个包组成：令牌包、数据包和握手包，令牌包用来启动一个事务，总是由主机发送；数据包用来传输数据；握手包由数据接收者进行发送，表明数据的接收情况。批量、同步和中断传输每次传输都是一个事务，控制传输包括三个阶段：建立过程、数据过程和状态过程。

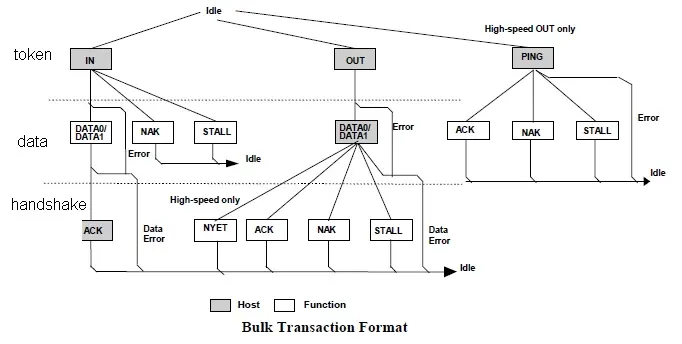

针对不同的数据传输场景，USB分为四种数据传输模式，这四种传输模式分别由不同的包(packet)组成，并且有不同的数据处理策略。每种数据传输模式的流程示意图以及应用场景如下：

• 控制传输一般用于命令和状态的传输，分为控制读、控制写和无数据控制传输。在设备枚举的过程中，采用控制传输方式进行数据传输。

• 批量传输分为批量读和批量写，用于数据量大、对实时性要求不高的场合，如U盘。

• 中断传输用于数据量小的场合，保证查询频率，如鼠标、键盘。

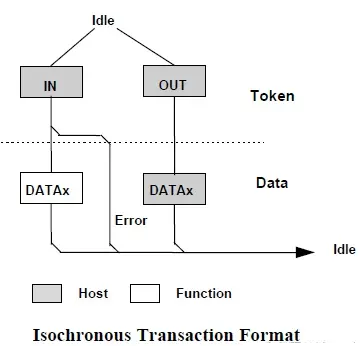

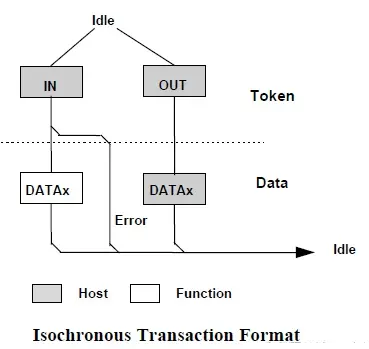

• 同步传输用于数据量大、同时对实时性要求较高的场合，如音视频。不保证数据完整性，没有ACK/NAK应答包，不进行数据重传。

13.2.1.4 USB描述符

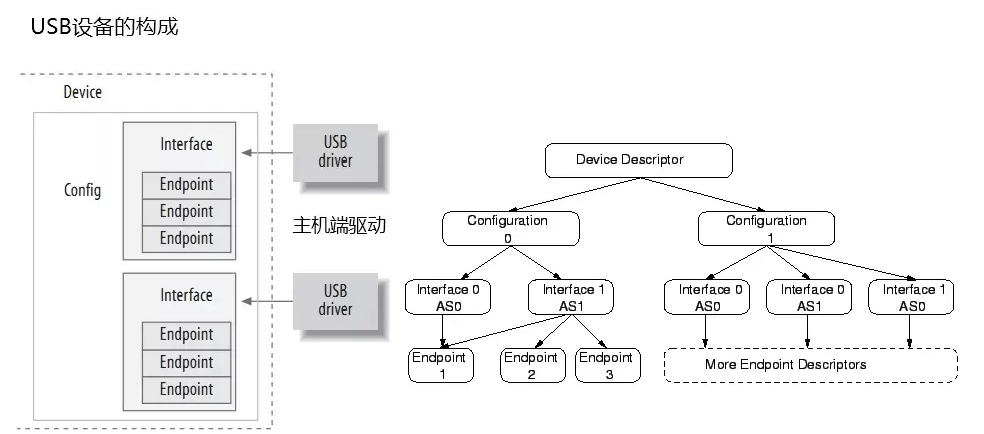

• 一个USB设备通常有一个或多个配置，但在同一时刻只能有一个配置；

• 一个配置通常有一个或多个接口；

• 一个接口通常有一个或多个端点；

在USB通信中，USB设备需要配置多个USB描述符用以枚举阶段将描述符返回给主机，用以主机的枚举以及识别。USB描述符包括设备描述符、配置描述符、接口描述符、端点描述符以及字符串描述符等。在GD32 USBD固件库中，针对各种描述符都按照USB协议定义了相关结构体，具体说明如下。

• 设备描述符

每个设备必须有一个设备描述符，设备描述符提供了关于设备的配置、设备所归属的类、设备所遵循的协议代码、VID、PID等信息，其相关结构体定义如下。

C
typedef struct _usb_desc_dev {
usb_desc_header header;                       /*!< descriptor header, including type and size */
uint16_t bcdUSB;                              /*!< BCD of the supported USB specification */
uint8_t  bDeviceClass;                        /*!< USB device class */
uint8_t  bDeviceSubClass;                     /*!< USB device subclass */
uint8_t  bDeviceProtocol;                     /*!< USB device protocol */
uint8_t  bMaxPacketSize0;                     /*!< size of the control (address 0) endpoint's bank in bytes */
uint16_t idVendor;                            /*!< vendor ID for the USB product */
uint16_t idProduct;                           /*!< unique product ID for the USB product */
uint16_t bcdDevice;                           /*!< product release (version) number */
uint8_t  iManufacturer;                       /*!< string index for the manufacturer's name */
uint8_t  iProduct;                            /*!< string index for the product name/details */
uint8_t  iSerialNumber;                       /*!< string index for the product's globally unique hexadecimal serial number */
uint8_t  bNumberConfigurations;               /*!< total number of configurations supported by the device */
} usb_desc_dev;

• 配置描述符

每个USB设备都至少具有一个配置描述符，在设备描述符中规定了该设备有多少种配置，每种配置都有一个描述符，其相关结构体定义如下。

C
typedef struct _usb_desc_config {
usb_desc_header header;                       /*!< descriptor header, including type and size */

uint16_t wTotalLength;                        /*!< size of the configuration descriptor header, and all sub descriptors inside the configuration */
uint8_t  bNumInterfaces;                      /*!< total number of interfaces in the configuration */
uint8_t  bConfigurationValue;                 /*!< configuration index of the current configuration */
uint8_t  iConfiguration;                      /*!< index of a string descriptor describing the configuration */
uint8_t  bmAttributes;                        /*!< configuration attributes */
uint8_t  bMaxPower;                           /*!< maximum power consumption of the device while in the current configuration */
} usb_desc_config;

• 接口描述符

接口描述符用以描述接口信息，接口描述符不能单独返回，必须附着在配置描述符后一并返回，其相关结构体定义如下。

C
typedef struct _usb_desc_itf {
usb_desc_header header;                       /*!< descriptor header, including type and size */
uint8_t bInterfaceNumber;                     /*!< index of the interface in the current configuration */
uint8_t bAlternateSetting;                    /*!< alternate setting for the interface number */
uint8_t bNumEndpoints;                        /*!< total number of endpoints in the interface */
uint8_t bInterfaceClass;                      /*!< interface class ID */
uint8_t bInterfaceSubClass;                   /*!< interface subclass ID */
uint8_t bInterfaceProtocol;                   /*!< interface protocol ID */
uint8_t iInterface;                           /*!< index of the string descriptor describing the interface */
} usb_desc_itf;

• 端点描述符

端点描述符用以描述端点信息，端点描述符不能单独返回，必须附着在配置描述符后一并返回，其相关结构体定义如下。

C
typedef struct _usb_desc_ep {
usb_desc_header header;                       /*!< descriptor header, including type and size */
uint8_t  bEndpointAddress;                    /*!< logical address of the endpoint */
uint8_t  bmAttributes;                        /*!< endpoint attribute */
uint16_t wMaxPacketSize;                      /*!< size of the endpoint bank, in bytes */
uint8_t  bInterval;                           /*!< polling interval in milliseconds for the endpoint if it is an INTERRUPT or ISOCHRONOUS type */
} usb_desc_ep;

• 字符串描述符

字符串描述符可含有指向描述制造商、产品、序列号、配置和接口的字符串的索引。类和制造商专属描述符可含有指向额外字符串描述符的索引。对字符串描述符的支持是可选的，有些类可能会需要它们。

C
typedef struct _usb_desc_str {
usb_desc_header header;                       /*!< descriptor header, including type and size. */
uint16_t unicode_string[64];                  /*!< unicode string data */
} usb_desc_str;

13.2.1.5 USB枚举过程

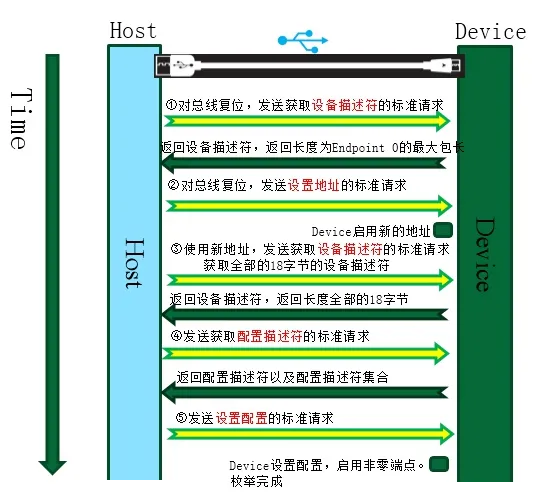

USB枚举实际上是host检测到device插入后，通过发送各种标准请求，请device返回各种USB描述符的过程。USB枚举的示意图如下：

13.2.2 GD32 USBD模块简介

GD32F4xx系列MCU提供了一个USB2.0全速USBFS OTG接口模块和一个USB2.0 高速 USBHS接口模块，其中，USBHS若需要使用高速接口，需要外接USBHS高速PHY芯片，如果不外借高速PHY，其可以作为USBFS接口，因而GD32F4XX在不接外部高速PHY的情况下，其可以使用两个USBFS接口。

USBFS支持USB 2.0协议所定义的四种传输类型（控制、批量、中断和同步传输），本开发板使用的是USBFS接口，以下为大家介绍USBFS接口功能。

USBFS主要特性如下：

n 支持USB 2.0全速（12Mb/s） /低速（1.5Mb/s）主机模式；

n 支持USB 2.0全速（12Mb/s） 设备模式；

n 支持遵循HNP（主机协商协议）和SRP（会话请求协议）的OTG协议；

n 支持所有的4种传输方式：控制传输、批量传输、中断传输和同步传输；

n 在主机模式下，包含USB事务调度器，用于有效地处理USB事务请求；

n 包含一个1.25KB的FIFO RAM；

n 在主机模式下，支持8个通道；

n 在主机模式下，包含2个发送FIFO（周期性发送FIFO和非周期性发送FIFO）和1个接收

FIFO（由所有的通道共享）；

n 在设备模式下，包含4个发送FIFO（每个IN端点一个发送FIFO）和1个接收FIFO（由所有

的OUT端点共享）；

n 在设备模式下， 支持4个OUT端点和4个IN端点；

n 在设备模式下，支持远程唤醒功能；

n 包含一个支持USB协议的全速USB PHY；

n 在主机模式下， SOF的时间间隔可动态调节；

n 可将SOF脉冲输出到PAD；

n 可检测ID引脚电平和VBUS电压；

n 在主机模式或者OTG A设备模式下，需要外部部件为连接的USB设备提供电源。

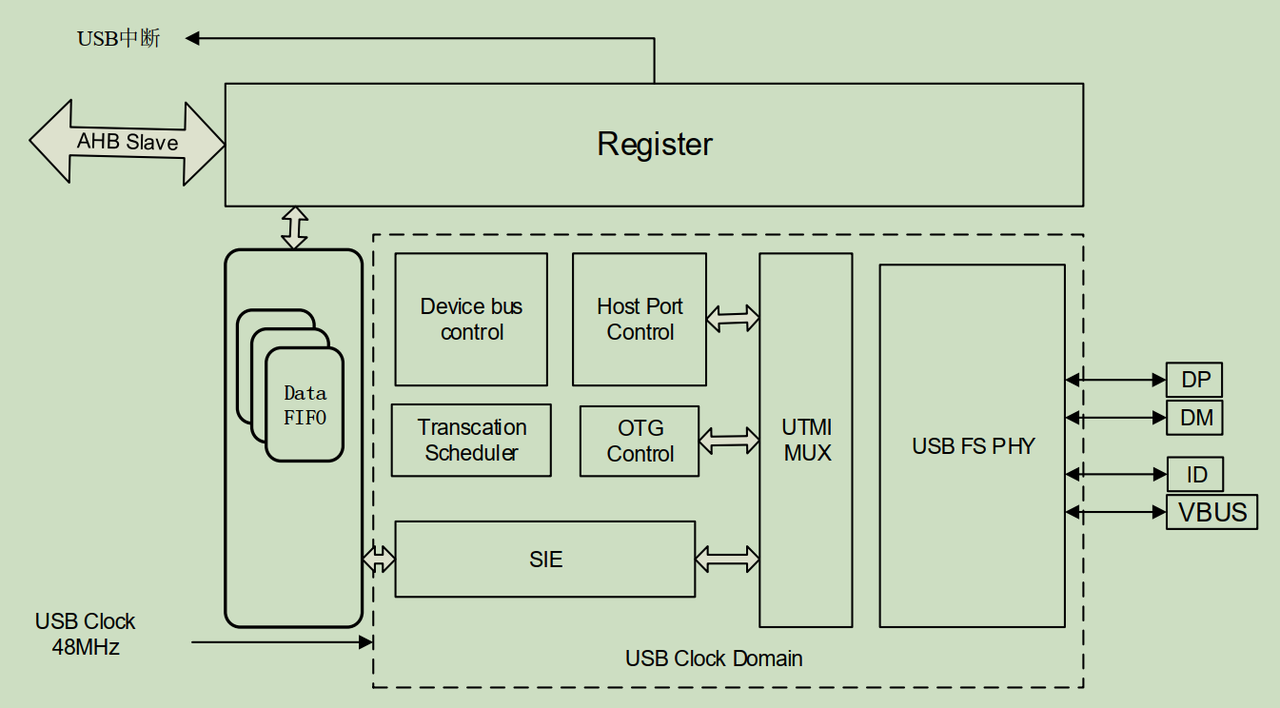

USBD模块框图如下所示。

13.2.3 USBFS固件库说明

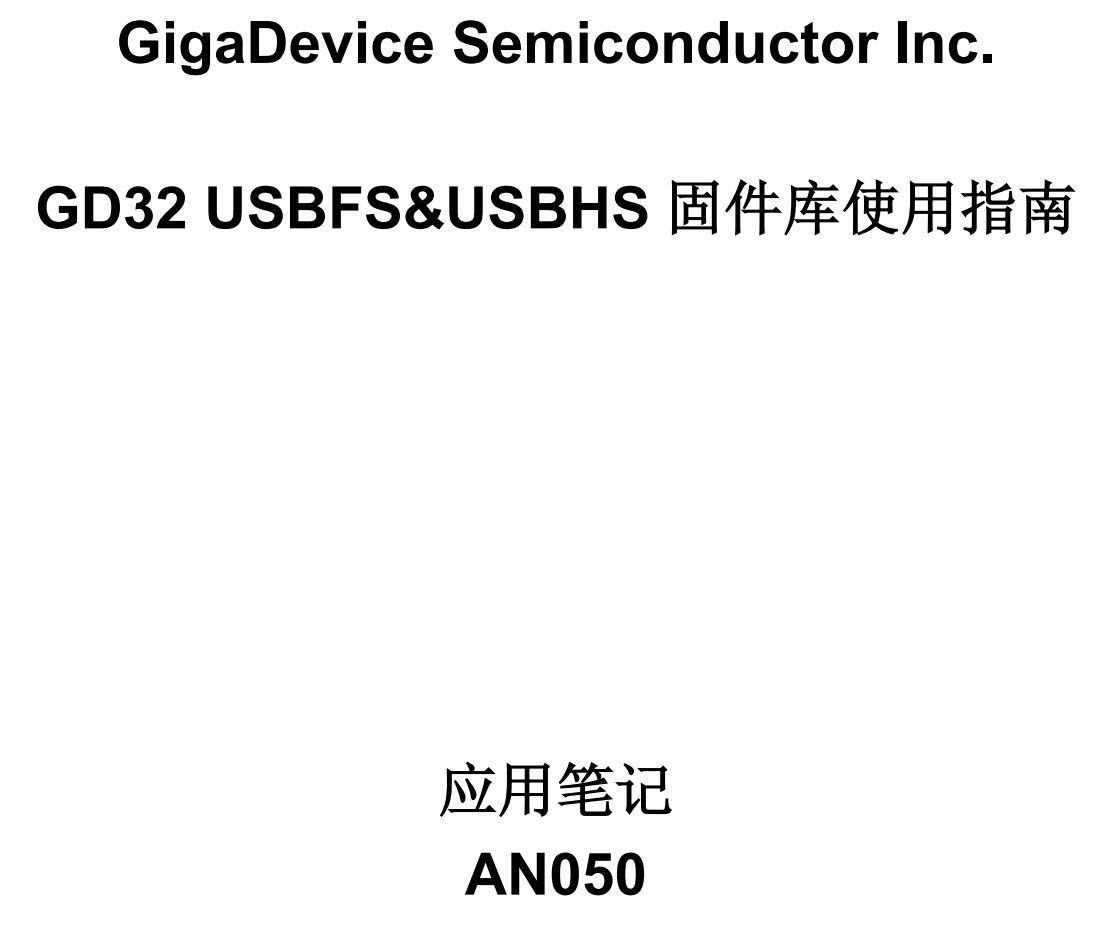

USBFS 固件库使用指南可以参考官网相关文档，下载地址如下：https://www.gd32mcu.com/download/down/document_id/372/path_type/2

13.3 硬件设计

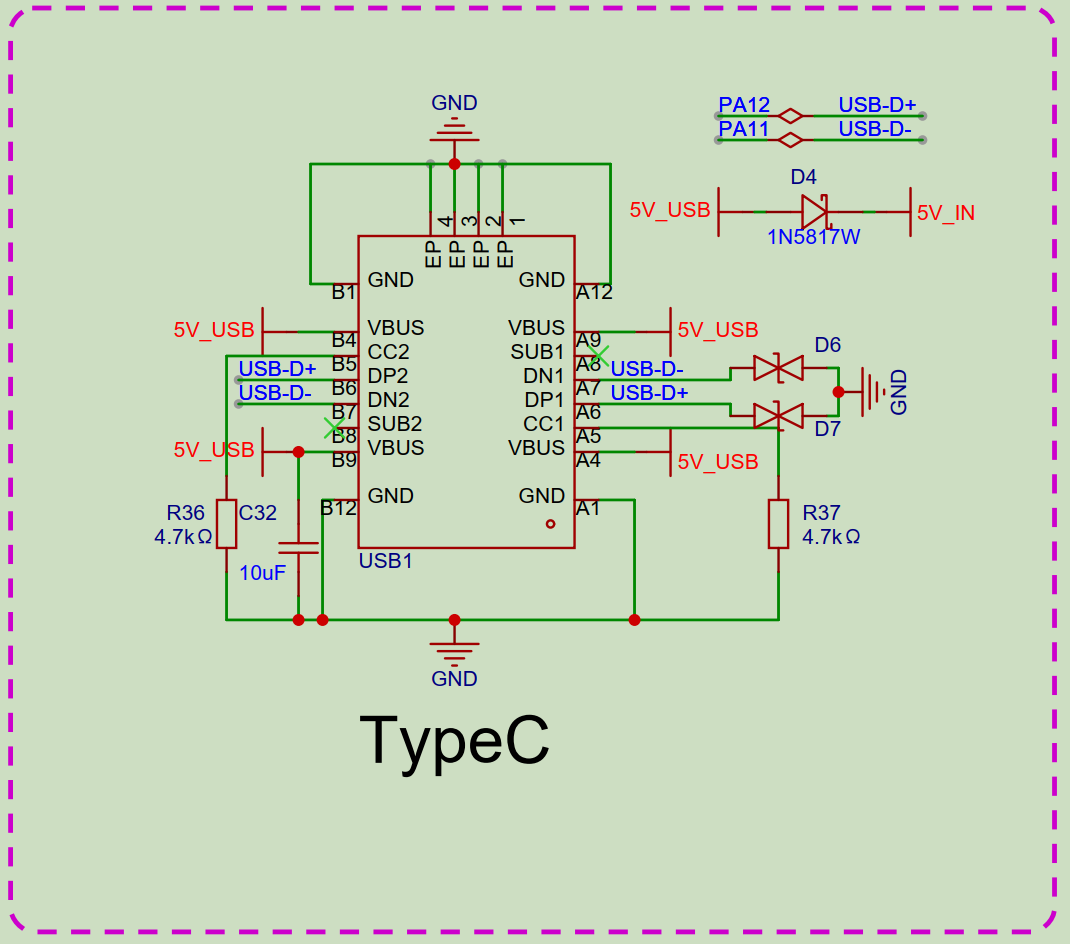

GD32F470紫藤派开发板的USB通信接口选择的是目前较为通用的Type C接口，读者手中的用于手机充电的Type C通信线即可使用。

13.4 代码解析

本例程主要实现通过按键向PC发送键值的现象，实现模拟键盘的效果。

本例程主函数如下所示。

C
int main(void)
{
usb_gpio_config();
usb_rcu_config();
usb_timer_init();

hid_itfop_register (&hid_keyboard, &fop_handler);

usbd_init (&hid_keyboard,

ifdef USE_USB_FS

USB_CORE_ENUM_FS,

elif defined(USE_USB_HS)

USB_CORE_ENUM_HS,

endif

&hid_desc,
&usbd_hid_cb);

usb_intr_config();

/* check if USB device is enumerated successfully */
while (USBD_CONFIGURED != hid_keyboard.dev.cur_status) {
}

while (1) {
fop_handler.hid_itf_data_process(&hid_keyboard);
}
}

gpio的配置如下，定义为全速模式，主要配置PA11和PA12引脚。

C
void usb_gpio_config(void)
{
rcu_periph_clock_enable(RCU_SYSCFG);

ifdef USE_USB_FS

rcu_periph_clock_enable(RCU_GPIOA);

/* USBFS_DM(PA11) and USBFS_DP(PA12) GPIO pin configuration */
gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_11 | GPIO_PIN_12);
gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, GPIO_PIN_11 | GPIO_PIN_12);

gpio_af_set(GPIOA, GPIO_AF_10, GPIO_PIN_11 | GPIO_PIN_12);

elif defined(USE_USB_HS)

ifdef USE_ULPI_PHY

rcu_periph_clock_enable(RCU_GPIOA);
rcu_periph_clock_enable(RCU_GPIOB);
rcu_periph_clock_enable(RCU_GPIOC);
rcu_periph_clock_enable(RCU_GPIOH);

rcu_periph_clock_enable(RCU_GPIOI);

/* ULPI_STP(PC0) GPIO pin configuration */
gpio_mode_set(GPIOC, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_0);
gpio_output_options_set(GPIOC, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, GPIO_PIN_0);

/* ULPI_CK(PA5) GPIO pin configuration */
gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_5);
gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, GPIO_PIN_5);

/* ULPI_NXT(PH4) GPIO pin configuration */
gpio_mode_set(GPIOH, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_4);
gpio_output_options_set(GPIOH, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, GPIO_PIN_4);

/* ULPI_DIR(PI11) GPIO pin configuration */
gpio_mode_set(GPIOI, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_11);
gpio_output_options_set(GPIOI, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, GPIO_PIN_11);

/* ULPI_D1(PB0), ULPI_D2(PB1), ULPI_D3(PB10), ULPI_D4(PB11) \
ULPI_D5(PB12), ULPI_D6(PB13) and ULPI_D7(PB5) GPIO pin configuration */
gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_NONE, \
GPIO_PIN_5 | GPIO_PIN_13 | GPIO_PIN_12 |\
GPIO_PIN_11 | GPIO_PIN_10 | GPIO_PIN_1 | GPIO_PIN_0);
gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, \
GPIO_PIN_5 | GPIO_PIN_13 | GPIO_PIN_12 |\
GPIO_PIN_11 | GPIO_PIN_10 | GPIO_PIN_1 | GPIO_PIN_0);

/* ULPI_D0(PA3) GPIO pin configuration */
gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_3);

gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, GPIO_PIN_3);

gpio_af_set(GPIOC, GPIO_AF_10, GPIO_PIN_0);
gpio_af_set(GPIOH, GPIO_AF_10, GPIO_PIN_4);
gpio_af_set(GPIOI, GPIO_AF_10, GPIO_PIN_11);
gpio_af_set(GPIOA, GPIO_AF_10, GPIO_PIN_5 | GPIO_PIN_3);
gpio_af_set(GPIOB, GPIO_AF_10, GPIO_PIN_5 | GPIO_PIN_13 | GPIO_PIN_12 |\
GPIO_PIN_11 | GPIO_PIN_10 | GPIO_PIN_1 | GPIO_PIN_0);

elif defined(USE_EMBEDDED_PHY)

rcu_periph_clock_enable(RCU_GPIOB);

/* USBHS_DM(PB14) and USBHS_DP(PB15) GPIO pin configuration */
gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_14 | GPIO_PIN_15);
gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, GPIO_PIN_14 | GPIO_PIN_15);
gpio_af_set(GPIOB, GPIO_AF_12, GPIO_PIN_14 | GPIO_PIN_15);

endif /* USE_ULPI_PHY */

endif /* USE_USBFS */

}

rcu的配置如下，主要用于配置USB时钟，USB需要一个稳定的48M时钟。

C
void usb_rcu_config(void)
{

ifdef USE_USB_FS

rcu_pll48m_clock_config(RCU_PLL48MSRC_PLLQ);
rcu_ck48m_clock_config(RCU_CK48MSRC_PLL48M);

rcu_periph_clock_enable(RCU_USBFS);

elif defined(USE_USB_HS)

ifdef USE_EMBEDDED_PHY

rcu_pll48m_clock_config(RCU_PLL48MSRC_PLLQ);
rcu_ck48m_clock_config(RCU_CK48MSRC_PLL48M);

elif defined(USE_ULPI_PHY)

rcu_periph_clock_enable(RCU_USBHSULPI);

endif /* USE_EMBEDDED_PHY */

rcu_periph_clock_enable(RCU_USBHS);

endif /* USB_USBFS */

}

Usb timer的配置如下，主要用于延迟。

C
void usb_timer_init (void)
{
/* configure the priority group to 2 bits */
nvic_priority_group_set(NVIC_PRIGROUP_PRE2_SUB2);

/* enable the TIMER2 global interrupt */
nvic_irq_enable((uint8_t)TIMER2_IRQn, 1U, 0U);

rcu_periph_clock_enable(RCU_TIMER2);
}

注册HID接口操作函数如下所示。在该代码清单中，注册了HID接口操作的配置以及数据处理函数句柄，用于后续函数调用。

C
uint8_t hid_itfop_register (usb_dev *udev, hid_fop_handler *hid_fop)
{
if (NULL != hid_fop) {
udev->dev.user_data = (void *)hid_fop;

return USBD_OK;
}

return USBD_FAIL;
}

USBD内核初始化函数如下所示。在该代码清单中，首先配置设备类callback函数，之后创建字符串，配置USB以及初始化USB内核，断开USB连接，初始化USB设备模式，之后设置USB连接，将USB连接状态配置为DEFAULT默认状态，启动状态机。

C
void usbd_init (usb_core_driver *udev, usb_core_enum core,

usb_desc *desc, usb_class_core *class_core)
{
udev->dev.desc = desc;

/* class callbacks */
udev->dev.class_core = class_core;

/* create serial string */
serial_string_get(udev->dev.desc->strings[STR_IDX_SERIAL]);

/* configure USB capabilities */
(void)usb_basic_init (&udev->bp, &udev->regs, core);

usb_globalint_disable(&udev->regs);

/* initializes the USB core*/
(void)usb_core_init (udev->bp, &udev->regs);

/* set device disconnect */
usbd_disconnect (udev);

ifndef USE_OTG_MODE

usb_curmode_set(&udev->regs, DEVICE_MODE);

endif /* USE_OTG_MODE */

/* initializes device mode */
(void)usb_devcore_init (udev);

usb_globalint_enable(&udev->regs);

/* set device connect */
usbd_connect (udev);

udev->dev.cur_status = (uint8_t)USBD_DEFAULT;

}

配置USB中断函数如下。

C
void usb_intr_config(void)
{
nvic_priority_group_set(NVIC_PRIGROUP_PRE2_SUB2);

ifdef USE_USB_FS

nvic_irq_enable((uint8_t)USBFS_IRQn, 3U, 0U);

if USBFS_LOW_POWER

/* enable the power module clock */
rcu_periph_clock_enable(RCU_PMU);

/* USB wakeup EXTI line configuration */
exti_interrupt_flag_clear(EXTI_18);
exti_init(EXTI_18, EXTI_INTERRUPT, EXTI_TRIG_RISING);
exti_interrupt_enable(EXTI_18);

nvic_irq_enable((uint8_t)USBFS_WKUP_IRQn, 0U, 0U);

endif /* USBFS_LOW_POWER */

elif defined(USE_USB_HS)

nvic_irq_enable((uint8_t)USBHS_IRQn, 3U, 0U);

if USBHS_LOW_POWER

/* enable the power module clock */
rcu_periph_clock_enable(RCU_PMU);

/* USB wakeup EXTI line configuration */
exti_interrupt_flag_clear(EXTI_20);
exti_init(EXTI_20, EXTI_INTERRUPT, EXTI_TRIG_RISING);
exti_interrupt_enable(EXTI_20);

nvic_irq_enable((uint8_t)USBHS_WKUP_IRQn, 0U, 0U);

endif /* USBHS_LOW_POWER */

endif /* USE_USB_FS */

ifdef USB_HS_DEDICATED_EP1_ENABLED

nvic_irq_enable(USBHS_EP1_Out_IRQn, 1, 0);
nvic_irq_enable(USBHS_EP1_In_IRQn, 1, 0);

endif /* USB_HS_DEDICATED_EP1_ENABLED */

}

内部上拉电阻被上拉后，主机将会对设备进行枚举，设备端采用while (USBD_CONFIGURED != hid_keyboard.dev.cur_status) 语句进行等待。当USB设备状态变为USBD_CONFIGURED状态时，表明设备枚举完成。

枚举完成之后，程序将进入主循环中，在主循环中，循环调用HID USB模拟键盘数据处理函数，在该函数中，首先判断上次传输是否完成，完成之后通过扫描按键的方式查看按键是否被按下，若按键被按下，则通过hid_report_send()函数发送键盘报告数据。

C
static void hid_key_data_send(usb_dev *udev)
{
standard_hid_handler *hid = (standard_hid_handler *)udev->dev.class_data[USBD_HID_INTERFACE];

if (hid->prev_transfer_complete) {
switch (key_state()) {
case CHAR_A:
hid->data[2] = 0x04U;
break;
case CHAR_B:
hid->data[2] = 0x05U;
break;
default:
break;
}

if (0U != hid->data[2]) {
hid_report_send(udev, hid->data, HID_IN_PACKET);
}
}
}

报文发送函数定义如下，该函数包含三个参数，udev为初始化后的设备操作结构体；report为发送报告缓冲区地址；len为发送报告的长度。在该函数中，如果设备已经被枚举成功，则首先将prev_transfer_complete标志位设置为0，表明接下来将进行发送数据，数据并未发送完成，之后，调用usbd_ep_send()将需要发送的报告拷贝到USB外设缓冲区中并设置端点为有效状态，等待主机发送IN令牌包，USB设备将外设缓冲区中的数据发送给主机。

C
uint8_t hid_report_send (usb_dev *udev, uint8_t *report, uint32_t len)
{
standard_hid_handler *hid = (standard_hid_handler *)udev->dev.class_data[USBD_HID_INTERFACE];

hid->prev_transfer_complete = 0U;

usbd_ep_send(udev, HID_IN_EP, report, len);

return USBD_OK;
}

当数据发送完成，USB设备将调用hid_data_in()函数进行数据处理。该函数程序如下所示。在该函数中，首先判断hid->data[2]的数据是否为0x00，如果不为0x00表明上次发送的为按键按下的键值，还需发送按键松开的键值，如果为0x00表明上次按键按下和松开的键值均已发送完成，之后将prev_transfer_complete设置为1，表明上一次的按键数据传输完成，可进行下次按键数据传输。

C
static uint8_t hid_data_in (usb_dev *udev, uint8_t ep_num)
{
standard_hid_handler *hid = (standard_hid_handler *)udev->dev.class_data[USBD_HID_INTERFACE];

if (0U != hid->data[2]) {
hid->data[2] = 0x00U;

usbd_ep_send(udev, HID_IN_EP, hid->data, HID_IN_PACKET);
} else {
hid->prev_transfer_complete = 1U;
}

return USBD_OK;
}

在该例程中通过hid->prev_transfer_complete数据流程标志位进行数据发送控制，读者可使用该标志位用于对数据发送的控制，当该标志位为0的时候，表明数据已被填送到USB缓冲区，但还没有发送给主机，此时MCU不能继续调用发送函数向缓冲区中填数据，否则可能导致数据覆盖丢失，正确做法是等待该标志位置位，表明上一包数据已被主机读取，然后再继续发送后续数据。

13.5 实验结果

将本例程烧录到紫藤派开发板中，通过Type C数据线连接开发板和PC，之后分别按下WKUP和USER按键，将会向PC发送A、B键值。

更多GD32F470紫藤派资料下载：https://www.gd32bbs.com/cms/kaifaban/391.html
