9.1 实验内容

通过本实验主要学习以下内容：

• RTC简介

• RTC复位

• RTC实现万年历

• RTC使用注意事项

9.2 实验原理

9.2.1 RTC简介

RTC(Real Time Clock)——实时时钟定时器，可以用作日历。RTC 电路分两个电源域部分，其一位于备份域中，该部分包括一个 32 位的累加计数器、一个闹钟、一个预分频器、一个分频器以及RTC时钟配置寄存器。备份域这部分电路不会因为系统复位或者MCU进入低功耗而丢失数据，所以在系统复位或MCU从低功耗下唤醒，RTC 的设置和时间都可以保持不变。另一部分位于VDD 电源域中，该部分只包括 APB 接口以及一组控制寄存器。

关于RTC的两个电源域及分布在两个电源域中的内容，需要读者牢记，否则会由于细节没处理好导致RTC工作异常。

以下为GD32F303的RTC框图：

图中RTC_CNT为计数值，每个SC_CLK时钟到来时，这个计数值增加+1。SC_CLK时钟源有三个：LXTAL（外部低速晶振）、IRC40K（内部40K晶振）和HAXTAL/128，三个时钟源经过RTC_DIV产生SC_CLK。RTC_DIV的配置是通过RTC_PSC加载所得，RTC_PSC由寄存器RTC 预分频寄存器高位 (RTC_PSCH)和RTC 预分频寄存器低位 (RTC_PSCL)配置，有效位20bit，即RTC的时钟分配器最大置位2的20次方，完全足够应用了。

了解了上面的内容，RTC的工作原理就很好理解了。举个例子，RTC的时钟源选择LXTAL，频率为32.768KHz，然后设置RTC_PSC为32768，那么SC_CLK即为1Hz，也就是说，每秒钟RTC_CNT值+1，所以我们只要获得一段时间内RTC_CNT值增加了多少数，也就知道经过了多少秒。

我们从手册中可以看到RTC_CNT由RTC 计数寄存器高位 (RTC_CNTH)和RTC 计数寄存器低位 (RTC_CNTL)设置，这两个寄存器组合起来的有效位为32bit，即RTC_CNT可以记录2的32次方，即4,294,967,296个数，按照每秒增加一次的话，可以记录136多年，

除了基础的记时间的功能，RTC还有一个闹钟功能，RTC运行时，当RTC_CNT的值增加到和RTC_ALRM（由RTC 闹钟寄存器高位 (RTC_ALRMH)和RTC 闹钟寄存器低位 (RTC_ALRML)设置）相等时，则会产生ALRM中断，当然，程序中需要实现使能ALARM中断（ALRMIE）。

RTC还有另外两个中断，一个是秒中断，另一个是溢出中断。秒中断好理解，即每秒钟进入一个中断；溢出中断则是当RTC_CNT溢出时产生中断。

9.2.2 RTC复位

这里把RTC的复位单独作为一个章节来说，是因为这里很容易出错导致想要实现的功能无法实现。

前面说过，RTC分为两个电源域——备份域和VDD电源域，而一般的复位比如NRST脚复位、软件复位等只能复位VDD和VDDA电源域 ，而无法复位备份域；备份域复位需要VBAT掉电或者通过备份域控制寄存器（ RCU_BDCTL）的BKPDRST来进行备份域复位。

上节中的RTC框图中被深色框住的即属于备份域，这里提到一个很容易出错的地方，即RTC的时钟源选择。从框图看到时钟源由RTCSRC[1:0]来设置，这个位域属于备份域控制寄存器（ RCU_BDCTL）。

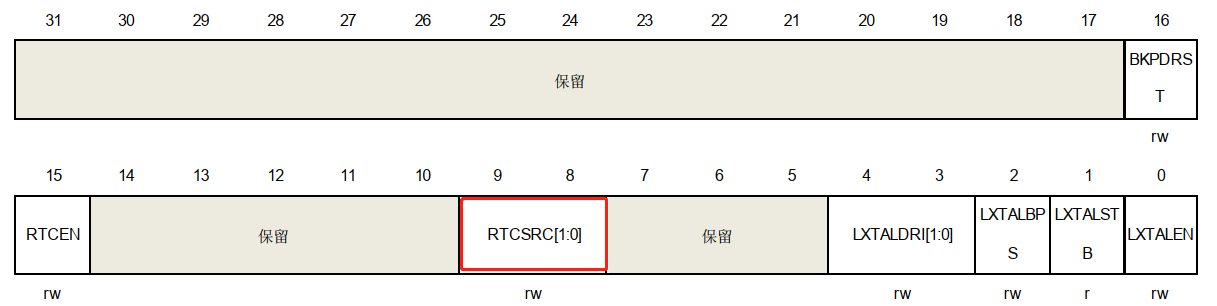

备份域控制寄存器（ RCU_BDCTL）：

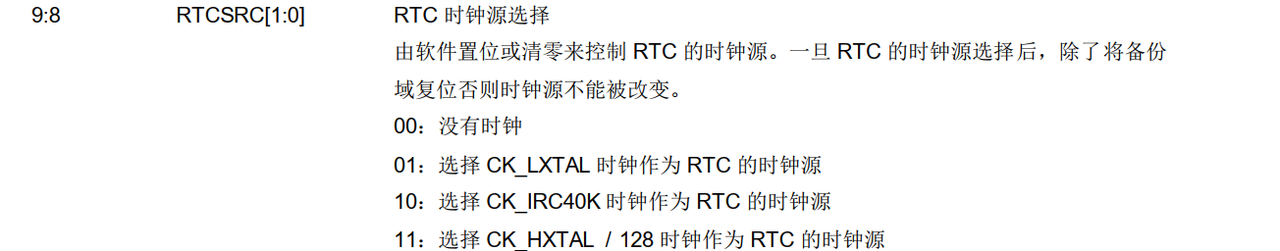

寄存器描述中指出，一旦RTC的时钟源选择后，除了将备份域复位，否则时钟不能被改变。举个例子：一个产品选择LXTAL作为RTC时钟，但可能因为某些原因LXTAL停振了，需要将时钟源切换到IRC40K，程序如何实现呢？没错，需要复位备份域（控制BKPDRST位）才能重新选择时钟源，但一旦备份域进行了复位，包括RTC_CNT等数据都会丢失，所以在备份域复位前需要对RTC内的各个数据进行保存处理，待备份域复位后再重新写入。

9.2.3 RTC实现万年历

本实验用RTC做一个万年历，其中还需要考虑到闰年闰月的情况。实验设置的基准时间是1970年，即当RTC_CNT为0时，为1970年，实验最高可记录到2106年（1979+136）。

9.3 硬件设计

本实验实现每秒钟通过串口打印实时时间，即需要使用到开发板USB串口模块。

9.4 代码解析

9.4.1 RTC配置

在driver_rtc.c中定义了RTC配置函数rtc_configuration

C
void rtc_configuration(void)
{
/*使能备份域和PMU时钟*/
rcu_periph_clock_enable(RCU_BKPI);
rcu_periph_clock_enable(RCU_PMU);
/*使能备份域写功能*/
pmu_backup_write_enable();
/*备份域复位*/
bkp_deinit();
/*依据选择的时钟源进行时钟配置*/
/*使用LXTAL*/

ifdef RTC_CLOCK_SOURCE_LXTAL

/* 使能 LXTAL */
rcu_osci_on(RCU_LXTAL);
/* 等待LXTAL Ready */
rcu_osci_stab_wait(RCU_LXTAL);
/*选择LXTAL作为RTC时钟*/
rcu_rtc_clock_config(RCU_RTCSRC_LXTAL);

endif

/*使用IRC40K*/

ifdef RTC_CLOCK_SOURCE_IRC40K

/* 使能 IRC40K*/
rcu_osci_on(RCU_IRC40K);
/* 等待IRC40K Ready */
rcu_osci_stab_wait(RCU_IRC40K);
/*选择IRC40K作为RTC时钟*/
rcu_rtc_clock_config(RCU_RTCSRC_IRC40K);

endif

ifdef RTC_CLOCK_SOURCE_HXTAL_DIV_128

/* 使能LXTAL */
rcu_osci_on(RCU_HXTAL);
/* 等待HXTAL Ready */
rcu_osci_stab_wait(RCU_HXTAL);

/*选择HXTAL/128作为RTC时钟*/
rcu_rtc_clock_config(RCU_RTCSRC_HXTAL_DIV_128);

endif

/*使能RTC时钟*/
rcu_periph_clock_enable(RCU_RTC);
/*等待RTC寄存器同步*/
rtc_register_sync_wait();
/*等待上一次操作完成*/
rtc_lwoff_wait();
/*使能RTC秒中断*/
rtc_interrupt_enable(RTC_INT_SECOND);
/*等待上一次操作完成*/
rtc_lwoff_wait();
/*依据选择的时钟源来设置分频，使RTC周期为1s*/

ifdef RTC_CLOCK_SOURCE_LXTAL

rtc_prescaler_set(32767);

endif

ifdef RTC_CLOCK_SOURCE_IRC40K

rtc_prescaler_set(40000);

endif

ifdef RTC_CLOCK_SOURCE_HXTAL_DIV_128

rtc_prescaler_set(HXTAL_VALUE/128);

endif

/*等待上一次操作完成*/
rtc_lwoff_wait();
}

时钟源通过driver_rtc.h中的宏定义来选择：

C

define RTC_CLOCK_SOURCE_LXTAL

//#define RTC_CLOCK_SOURCE_IRC40K
//#define RTC_CLOCK_SOURCE_HXTAL_DIV_128

9.4.2 万年历实现

在bsp_rtc.c中定义了实现万年历的几个函数：rtc_time_set、rtc_time_display、is_leap_year等。

rtc_time_set函数——第一次需要手动设置当前时间：

C
uint32_t rtc_time_set(uint16_t year, uint8_t month, uint8_t day, uint8_t hour, uint8_t minute, uint8_t second)
{
uint16_t t;
uint32_t seccount = 0;
if (bkp_read_data(BKP_DATA_0) != 0xA5A5)
{
rtc_configuration();

if(year < 1970 || year > 2099)
return 1;

for(t = 1970; t < year; t++){
if(is_leap_year(t)){
seccount += 31622400;
}else{
seccount += 31536000;
}
}
month -= 1;

for(t=0; t < month; t++){
seccount += (uint32_t)month_table[t] * 86400;
if(is_leap_year(year) && t==1){
seccount+=86400;
}
}
seccount += (uint32_t)(day-1) * 86400;
seccount += (uint32_t)hour * 3600;
seccount += (uint32_t)minute * 60;
seccount += second;
rtc_counter_set(seccount);
bkp_write_data(BKP_DATA_0, 0xA5A5);
return 0;
}
else
{
if (rcu_flag_get(RCU_FLAG_PORRST) != RESET){
printf("Power On Reset occurred....\r\n");
}else if (rcu_flag_get(RCU_FLAG_EPRST) != RESET){
printf("External Reset occurred....\r\n");
}
rcu_all_reset_flag_clear();
rcu_periph_clock_enable(RCU_PMU);
pmu_backup_write_enable();
rtc_register_sync_wait();
rtc_interrupt_enable(RTC_INT_SECOND);
rtc_lwoff_wait();
return 0;
}
}

该函数中在第一次上电运行时，会进行初始时间设置，然后写入特定数据到备份域数据寄存器中。当发生系统复位但Vbat未掉电的情况下，则不会重新进行时间设置，但需要重新开启秒时钟中断，因为SCIE处于VDD电源域而不在备份域。

rtc_time_display函数——打印实时时间：

C
void rtc_time_display(uint32_t timevar)
{
static uint16_t daycnt = 0;
uint32_t temp = 0;
uint16_t temp1 = 0;
temp = timevar / 86400;

if(daycnt != temp) {
daycnt = temp;
temp1 = 1970;

while(temp >= 365){
if(is_leap_year(temp1)){
if(temp >= 366)
temp-=366;
else
break;
}else
temp -= 365;
temp1++;
}

calendar.years = temp1;
temp1=0;

while(temp >= 28)
{
if(is_leap_year(calendar.years) && temp1 == 1){
if(temp >= 29)
temp -= 29;
else
break;
}else{
if(temp >= month_table[temp1])
temp -= month_table[temp1];
else
break;
}
temp1++;
}
calendar.months = temp1 + 1;
calendar.days = temp + 1;
}

temp = timevar % 86400;
calendar.hours = temp / 3600;
calendar.minutes = (temp % 3600) / 60;
calendar.seconds = (temp % 3600) % 60;

printf("Time: %0.4d-%0.2d-%0.2d,%0.2d:%0.2d:%0.2d\r\n", calendar.years, calendar.months, calendar.days, calendar.hours, calendar.minutes, calendar.seconds);
}

is_leap_year函数——判断当前年是否为闰年：

C
uint8_t is_leap_year(uint16_t year)
{
if((year%4 == 0 && year % 100 != 0) || (year % 400 == 0)){
return 1;
}else{
return 0;
}
}

9.4.3 main函数和中断函数实现

以下为main函数代码：

C
int main(void)
{
delay_init();//delay函数初始化
bsp_uart_init(&BOARD_UART);//BOARD_UART串口初始化
nvic_irq_enable(RTC_IRQn,1,0);//打开RTC的NVIC
rtc_time_set(year_set,month_set,day_set,hour_set,minute_set,second_set); //设置当前时间
while (1){
/* 判断是否到1s了*/
if (timedisplay == 1){
/* 显示实时时间*/
rtc_time_display(rtc_counter_get());
timedisplay = 0;
}
}
}

本例程main函数首先进行了延时函数初始化，再初始化开发板USB串口，开启RTC的NVIC后设置了当前时间，在while(1)循环中等待RTC数据更新，然后将实时时间打印出来。

中断函数代码：

C
void RTC_IRQHandler(void)
{
if (rtc_flag_get(RTC_FLAG_SECOND) != RESET){
/* 清除RTC秒中断标志位*/
rtc_flag_clear(RTC_FLAG_SECOND);
timedisplay = 1;
/* 等待上一次操作完成 */
rtc_lwoff_wait();

}
}

9.5 实验结果

为了验证万年历是否工作正常，设定初始时间为2022年12月31日23时59分50s，当程序开始运行时，每秒钟打印时间，经过10s后，可以看到时间变为2023年1月1日0时0分0秒，说明万年历有效。
