【红枫派开发板】第二十二讲 IIC-IIC OLED显示实验
22.1 实验内容
通过本实验主要学习以下内容：
• OLED驱动原理
• IIC驱动OLED显示操作
22.2 实验原理

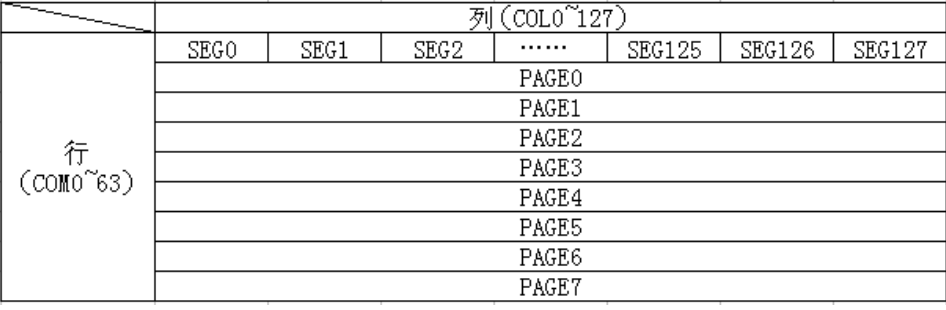

OLED模块的驱动芯片为SSD1306，其显存大小总共为 128*64bit 大小，SSD1306 将这些显存分为了 8 页，其对应关系如下所示：

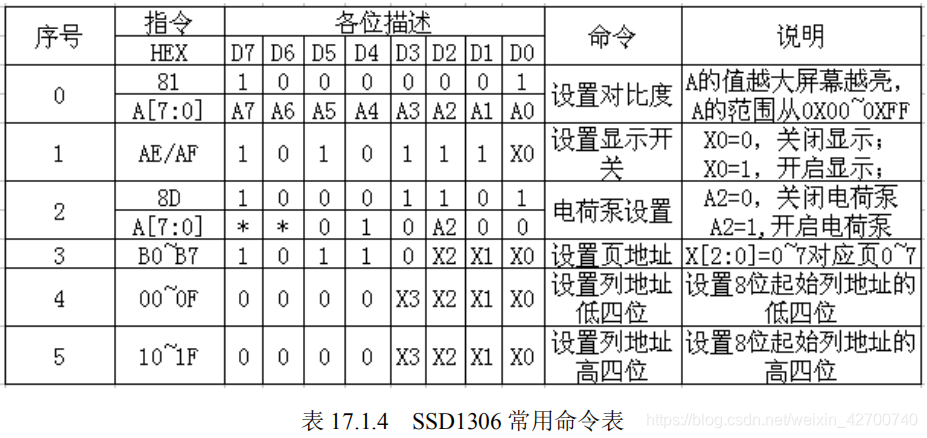

SSD1306 的命令比较多，这里我们仅介绍几个比较常用的命令，这些命令如下所示：

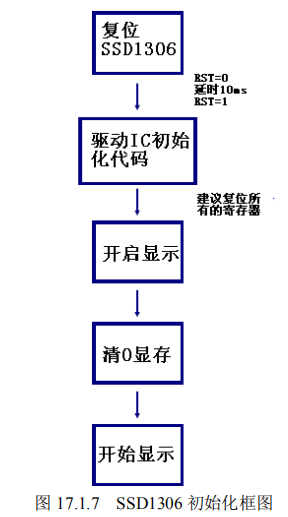

我们再来介绍一下 OLED 模块的初始化过程，SSD1306 的典型初始化框图如下图：
22.3 硬件设计

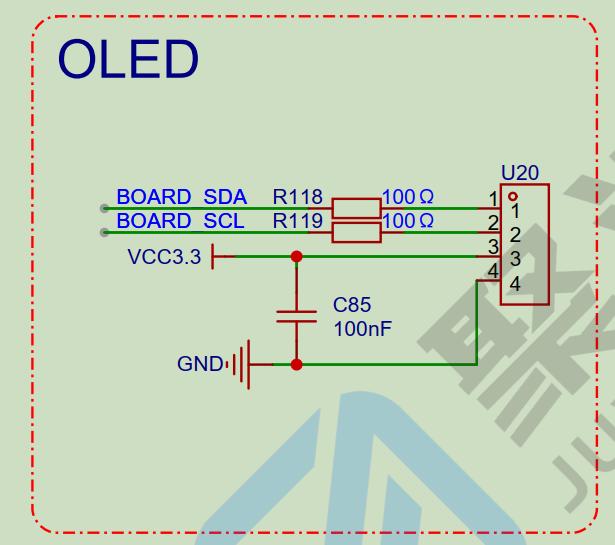

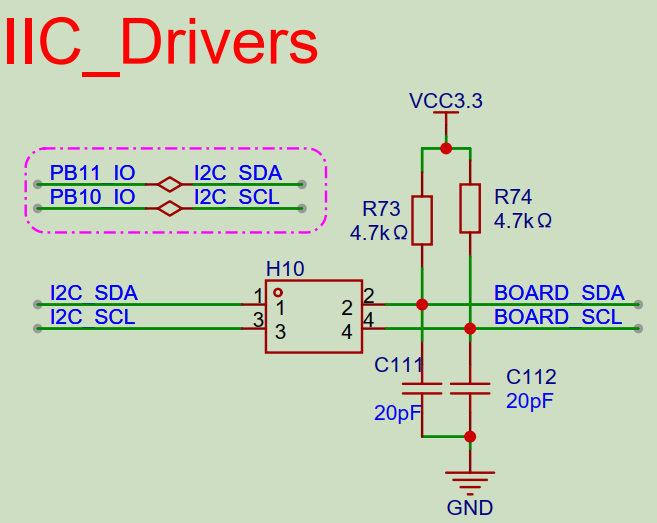

OLED电路如下所示，该OLED驱动使用PB10和PB11引脚，本例程采用IIC的驱动方式。
22.4 代码解析
22.4.1 主函数
主函数代码如下所示，调用bsp_oled_init进行OLED初始化，之后循环显示图片/字符串以及数字。
C
int main(void)
{
delay_init(); /* 延迟函数初始化 */
BOARD_UART.uart_mode_tx=MODE_DMA; /* 配置串口为DMA模式 */
bsp_uart_init(&BOARD_UART); /* 初始化串口 */
printf("Start OLED display demo! \r\n"); /* 显示启动OLED显示实验 */
bsp_oled_init(); /* OLED初始化 */
while (1)
{
bsp_oled_clear(0); /* 清除显示 */
bsp_oled_logo(0,0,128,32,gImage_juwo2); /* 显示聚沃logo*/
delay_ms(1000); /* 延迟1000ms间隔 */
bsp_oled_clear(0); /* 清除显示 */
bsp_oled_logo(20,0,86,64,gImage_gd_logo); /* 显示GD logo*/
delay_ms(1000); /* 延迟1000ms间隔 */
bsp_oled_clear(0); /* 清除显示 */
bsp_oled_showstring(20,0,(uint8_t *)"ju wo ke ji",FONT_8_16); /* 显示聚沃科技字符串 */
bsp_oled_shownum(30,3, 1234,4,FONT_8_16); /* 显示数字 */
delay_ms(1000); /* 延迟1000ms间隔 */
bsp_oled_clear(0); /* 清除显示 */
}
}
22.4.2 OLED初始化函数
OLED初始化函数如下，通过该函数可完成对外部OLED模块初始化。
C
void bsp_oled_init(void)
{
bsp_i2c_config(); /* IIC接口初始化 */
bsp_oled_write_byte(0xAE,OLED_CMD); /* 关闭oled 显示 */
bsp_oled_write_byte(0x81,OLED_CMD); /* 设置对比度控制寄存器 */
bsp_oled_write_byte(BRIGHTNESS,OLED_CMD); /* 设置对比度, 0x00-0xff */
bsp_oled_write_byte(0xA0,OLED_CMD); /* 设置seg/row映射，row地址127映射到seg0 */
bsp_oled_write_byte(0xC0,OLED_CMD); /* 设置com/row扫描方向，从com[n-1]扫描到com0 */
bsp_oled_write_byte(0xD5,OLED_CMD); /* 设置显示时钟分频比/振荡器频率 */
bsp_oled_write_byte(0x80,OLED_CMD); /* 分频比为1，使用默认的内部时钟*/
bsp_oled_write_byte(0xA8,OLED_CMD); /* 设置多路复用比率, 0x0f-0x3f */
bsp_oled_write_byte(0x3F,OLED_CMD); /* 1/64 占空比 */
bsp_oled_write_byte(0xD3,OLED_CMD); /* 通过com设置0d~63d的垂直偏移 */
bsp_oled_write_byte(0x00,OLED_CMD); /* 不偏移 */
bsp_oled_write_byte(0xD9,OLED_CMD); /* 设置预充电时间 */
bsp_oled_write_byte(0xF1,OLED_CMD); /* 将预充电设置为15个时钟，将放电设置为1个时钟 */
bsp_oled_write_byte(0xDA,OLED_CMD); /* 设置com引脚硬件配置 */
bsp_oled_write_byte(0x12,OLED_CMD); /* 顺序com引脚配置和禁用com左/右重映射 */
bsp_oled_write_byte(0xDB,OLED_CMD); /* 调整Vcom调节器输出 */
bsp_oled_write_byte(0x30,OLED_CMD); /* 设置 Vcom 为 0.83Vcc */
bsp_oled_write_byte(0x20,OLED_CMD); /* 设置存储器寻址模式， 0x00-0x02 */
bsp_oled_write_byte(0x02,OLED_CMD); /* 页面寻址模式 */
bsp_oled_write_byte(0x8D,OLED_CMD); /* 电荷泵设置 */
bsp_oled_write_byte(0x14,OLED_CMD); /* 使能电荷泵*/
bsp_oled_write_byte(0xA4,OLED_CMD); /* 禁用整个显示, 0xA4 or 0xA5 */
bsp_oled_write_byte(0xA6,OLED_CMD); /* 设置正常显示，0为OFF显示，1为ON显示*/
bsp_oled_write_byte(0xAF,OLED_CMD); /* 正常模式或睡眠模式, 0xAF or 0xAE */
bsp_oled_clear(0);
}
22.4.3 OLED显示图片函数
OLED显示图片函数如下，其中形参说明如下：x为图片起始地址的x坐标，y为图片起始位置的y坐标，x_res为图片分辨率的x轴分辨率，y_res为分辨率的y轴分辨率，比如图片为128*32显示，则x_res为128，y_res为32，pbuff为图片数组的指针。
C
void bsp_oled_logo(uint8_t x, uint8_t y, uint8_t x_res, uint8_t y_res, uint8_t *pbuff)
{
uint8_t i,n;
uint8_t y_num;
uint16_t pixel;
pixel = x_res*y_res;
if(y_res%8>0)
{
y_num = y_res/8 +1;
}else{
y_num = y_res/8;
}
/* 显示log */
for(i=0;i<y_num;i++){
/* 设置页面寻址模式的页面起始地址(B0h~B7h) */
bsp_oled_write_byte (0xB0+i,OLED_CMD);
/* 为页面寻址模式设置低四位列起始地址(00h~0Fh) */
bsp_oled_write_byte (0x00,OLED_CMD);
/* 为页面寻址模式设置高四位列起始地址(10h~1Fh) */
bsp_oled_write_byte (0x10,OLED_CMD);
/* 设置坐标 */
bsp_oled_set_pos(x,y+i);
/* l传输图片数据 */
for(n=0;n<x_res;n++){
if(i*x_res+n<pixel)
{
bsp_oled_write_byte(pbuff[i*x_res+n],OLED_DATA);
}else{
break;
}
}
}
}
在图片显示的应用中需要对图片进行取模，开发板配套资料中有取模软件以及使用说明，本文档中简要介绍取模方法：
• 调整图片为合适分辨率和格式
将图片调整到合适分辨率，如果分辨率比较大的话，可以使用PS等工具，调整到128*64分辨率以内，格式的话建议调整为bmp格式文件。
• 使用取模工具进行取模
取模可使用资料中带的以下工具。
选择图片模式。
点击文件，打开要取模的图片，点击选项，进行设置。
最后点击生成字模。
将生成的字模复制到代码的数组中。
另外也可以对汉字和英文进行取模，使用方法类似，可以参考资料中的说明。
22.4.4 字符串显示函数
字符串显示函数如下所示，通过该函数可在任意起始地址显示字符串。
C
void bsp_oled_showstring(uint8_t x, uint8_t y, uint8_t *ch, oled_font size)
{
uint8_t j=0;
while(ch[j]!='\0'){
bsp_oled_showchar(x,y,ch[j],size);
x += 8;
if(x>120){
x = 0;
y += 2;
}
j++;
}
}
22.5 实验结果
将本例程下载到红枫派开发板中，并将H10跳线帽加上，上电运行后将会看到OLED屏上循环显示聚沃科技logo、GD Logo、字符串以及数字。
红枫派开发板使用手册：GD32F303红枫派使用手册 - 飞书云文档 (feishu.cn)
